29 août 2010 7 29 /08 /août /2010 11:02

Après 15 jours loin d'Internet (mais à côté de mes pinceaux ), j'ai enfin fini l'escouade d'assaut.

Voilà à quoi elle ressemble :

Session4 052Comme vous pouvez le constater, outre "l'écaillisation", les conversions ont consisté en un jump-pack custom, des katanas tronçonneurs et, pour les 2 du haut, une modification des poses pour les rendre un peu plus dynamiques.



Voici quelques vues de plus près :

Session4 053Session4 054







Repost 0
25 juillet 2010 7 25 /07 /juillet /2010 23:28

Allez, on retourne à mes Dragon's sons avec 2 figurines d'assaut.

Un chapelain ... avec des éclaircissements un peu vifs..

Session3 023Session3 024Session3 025

































.. Et un lance-flamme d'assaut qui, lui en manque un peu...

Session3 026Session3 027



























Session3 028















   ... Quant-à leurs copains, ils sont en cours de peinture .

Session3 029





















































Voilà. C'est tout pour aujourd'hui.

Repost 0
2 octobre 2009 5 02 /10 /octobre /2009 22:09

Je redonne quelques news de mon jump pack (ou jet pack tel que je l'appelle à tord depuis le début).

Alors, tout d'abord, un truc super important pour ceux qui, comme moi, expérimentent :
L'huile de vaseline ne suffit pas à empêcher une nouvelle coulée de silicone RTV de fusionner avec la précédente même si cette dernière est sèche. (1)
Je l'ai appris à mes dépends : les 2 parties de mon moule ayant fusionné autour de mon master.

J'ai donc du "massacrer" un peu le moule pour en extraire le jump pack comme le montre la photo de droite.

C'était bien la peine de me faire ch.. à faire un contre-moule en pâte à modeler pour optimiser le plan de joints.

On voit aussi les évents et autres orifices de remplissage que j'ai taillé après coup dans le bloc de silicone.

Je pense que, pour les prochains moules, je les réserverai par avance à l'aide de morceaux de grappe plastique mis en place dans le contre moule.

Enfin, on dit qu'on apprend de ses erreurs.

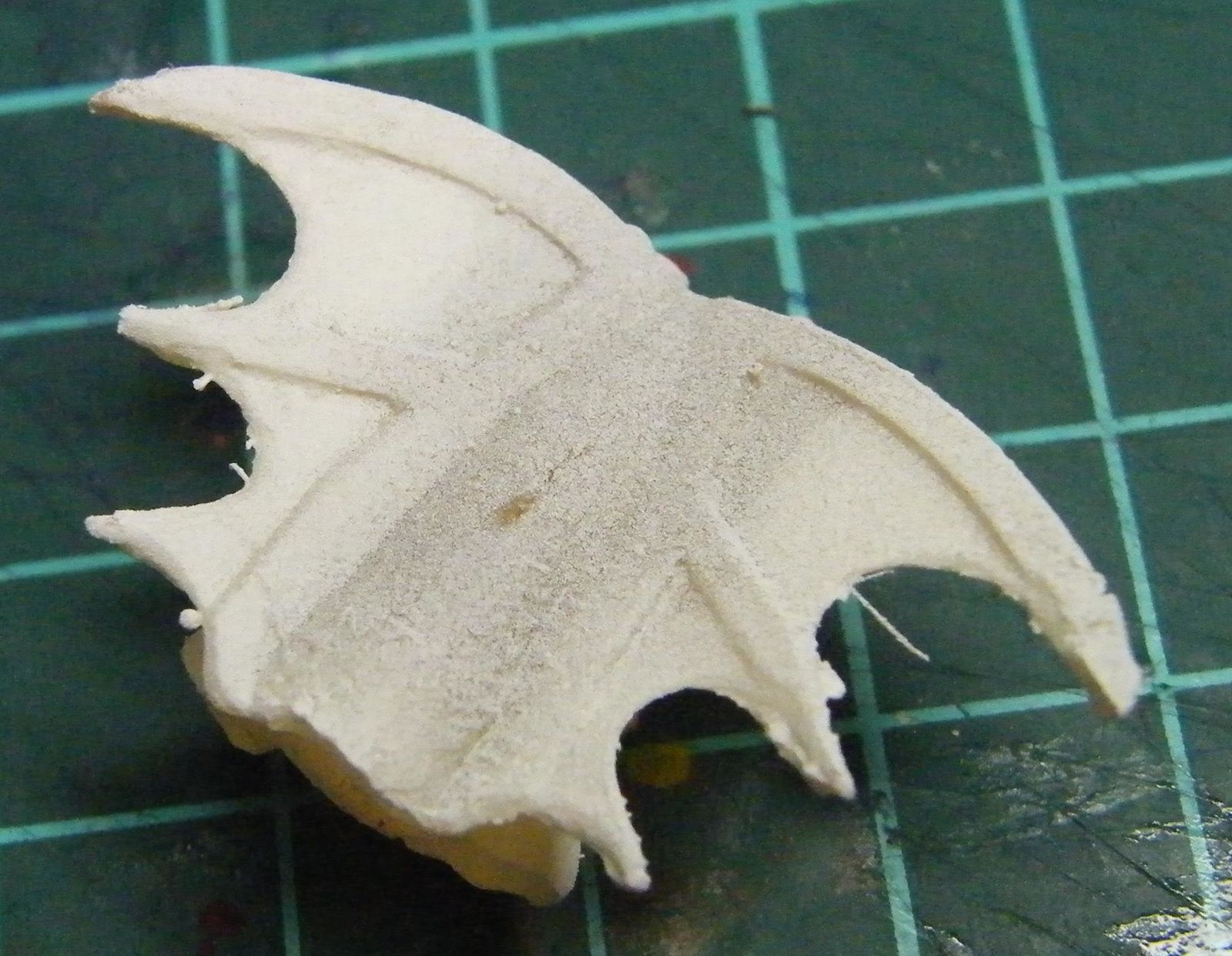

Bref, quand on coule de la résine polyester (2) dans ce moule pas top, ça donne ça en "brut de décoffrage" (vue du dos à gauche, vue du Ventre à droite) :
















On se rend pas bien compte avec la transparence de la résine. Alors, après avoir grossièrement viré les voiles et les orifices de remplissage, j'ai passé un coup de bombe blanche. Voilà le résultat :















On voit sur la vue ventrale que des bulles se sont formées au niveau des cônes d'entrée des turbines ainsi que sur le côté de celle de gauche (sur la photo). Il y en a une aussi sur la grille ventrale.
Une table vibrante ou une meilleure lubrification du moule aurait peut-être permis de l'éviter.
Quoi qu'il en soit, des bulles de cette taille se comblent aisément à la résine de sculpture.

Pour celles au niveau de la sortie des 2 réacteurs latéraux, par contre, ça risque de demander plus de boulot :

Je vais peut-être tenter une nouvelle coulée dans ce moule en soignant la lubrification pour voir si le résultat est plus probant.
Selon le résultat, soit je conserverais et boucherais les trous de ce premier moulage, soit, si le second a beaucoup moins de bulles, je ne m'acharnerais pas à sauver celui-là et ça m'évitera les frais d'une résine plus adaptée.

Voilà. C'est tout pour cette livraison.
J'espère que la prochaine sera plus productive...


(1)
J'ai lu plus tard sur un autre blog je ne sais où que le gel de vaseline, par contre, semblait  empêcher la fusion des 2 parties du moule.
(2) J'utilise de la résine polyester car il m'en reste du temps ou je fabriquais des surfs et des planches à voiles mais je déconseille cette résine pour le moulage de figurines pour plusieurs raisons :

  1. Le dosage est assez difficile : 1,5% de catalyseur, c'est difficile à mesurer pour de si petites quantités. La résine polyuréthane de moulage se dose à 50/50. C'est quand même plus simple.
  2. La transparence est gênante pour bosser sur les moulages. Ca oblige à une couche de peinture supplémentaire. La résine polyuréthane étant opaque, le problème ne se pose pas.
  3. Quand le polyuréthane se dilate en polymérisant (ce qui comble potentiellement quelques bulles), le polyester se contracte.
  4. Je ne connais pas l'odeur de la résine de moulage, mais le polyester sent très fort.
Repost 0
21 septembre 2009 1 21 /09 /septembre /2009 15:56

Une fois les formes générales définies, il ne reste plus qu'à lisser tout ça, boucher les trous pour préparer le moulage.

















Un crâne a été rajouté de chaque côté et vous constaterez qu'après 3 tentatives infructueuses de caréner les entrées de turbines où j'avais sculpté des ailettes, j'ai choisi de creuser celles-ci.

D'autres vues du dos :













Les traces de beige sont le reste du jus de Milliput utilisé pour boucher les interstices et lisser un peu les surfaces.
Après le séchage de ce jus, l'excédent a été supprimé en polissant à l'aide d'une brosse rotative pour Dremel créée en découpant un disque dans du tampon Gex.

L'étape suivante a consisté à créer le contre moule temporaire en pâte à modeler afin de préparer le coulage du silicone RTV pour l'une des parties du moule :

















Maintenant, je n'ai plus qu'à espérer que le silicone que j'ai commandé la semaine dernière soit arrivé ce soir.

Repost 0
15 septembre 2009 2 15 /09 /septembre /2009 00:28

Depuis mon dernier article, j'ai travaillé un peu sur le "ventre" du Jet Pack :

Je lui ai rajouté une grille et retouché un peu l'intégration des ailes au groupe propulseur.
Je voudrais essayer de limiter au maximum le creux sous les ailes car je compte ensuite réaliser un moule 2 parties de ce propulseur pour pouvoir le reproduire pour tous mes marines d'assaut.
Une partie du moule prendra l'empreinte du dos du jet-pack, l'autre partie moulera le ventre.

Sinon, pour éviter la confusion avec batman , j'ai décidé de rajouter sur son dos une colonne vertébrale :



























Cette "colonne" de dragon ne fera pas partie du moule mais sera fabriquée à part.
Ce prototype a été taillé dans de la carte plastique de 1mm.
Ce sera sans doute ce que je mettrais pour les SM d'assaut "standard". Pour le chapelain, je me demande si je ne vais pas en faire une plus évoluée...



Repost 0
11 septembre 2009 5 11 /09 /septembre /2009 00:25

Je suis décidément bien accroché à ce projet moi.
J'ai donc continué un peu ce soir.
En suivant les conseils de Cagn, du Warhammer forum, j'ai retaillé et déplacé les ailes :

Elles ne sont pour l'instant que "patafixées" mais je trouve le résultat plus compact, plus intégré.
Même en réduisant un peu les ailes pour les adapter à la courbe du réacteur, on reconnait quand même les formes de l'insigne du chapitre.
Vous noterez au passage que j'ai fixé une petite boule de jet pack en guise de correcteur de trajectoire au bout de chaque turbine latérale.

Une autre vue :

On voit sur cette photo que j'ai aussi fait les ailettes de la 2ème turbine.

Maintenant, avant de coller les ailes, il faut que je réfléchisse à comment traiter les carénages autour de ces ailettes.

Tant que j'y suis, il faudra aussi que je trouve comment traiter le "ventre" de la bête car sa longueur va le rendre visible au dessus des épaules de son porteur...

Repost 0
10 septembre 2009 4 10 /09 /septembre /2009 00:39

Les travaux sur le jet pack MK 8 Modèle "Dragon's sons" continuent.


Ce soir, j'ai donc mis des renforts sur l'autre face de l'aile.
La face faite avant-hier soir sera en fait la face avant (contre le dos du SM). L'autre face est plus adaptée pour y coller le propulseur.






















On voit cette face contre le dos du chapelain sur la photo de droite.
Sur la photo de gauche apparaît la nouvelle face plus adaptée pour recevoir le groupe propulseur de part sa large bande centrale.
Le propulseur a été nettoyé un peu de la Green Stuff qui dépassait des liaisons entre la partie centrale et les turbines latérales.
Le détail a été commencé avec un petit crane (toujours de bon aloi dans ce "monde où il n'y a que la guerre") et un début de traitement des entrées d'air.

Sur le gros plan de droite, on voit aussi que j'ai e
nlevé un peu de matière sous le propulseur pour le coller un peu plus aux ailes.

On voit aussi que la découpe des renforts noirs facilite la liaison propulseur/aile en ménagant une grande surface plate sous le propulseur.


Vous pouvez voir d'autres images de cette étape sur l'album  WIP-SpacesMarines WIP-SpacesMarines

Repost 0
8 septembre 2009 2 08 /09 /septembre /2009 00:03

Le jet-pack GW ne me permettait pas assez de coller mon chapelain à la symbolique de mes Dragon's sons.
J'ai donc, sous l'impulsion de certains membres du WarFo, décidé de me lancer dans la confection d'un Jet-pack personnalisé.

Celui-ci est composé d'une aile et d'un groupe propulseur.

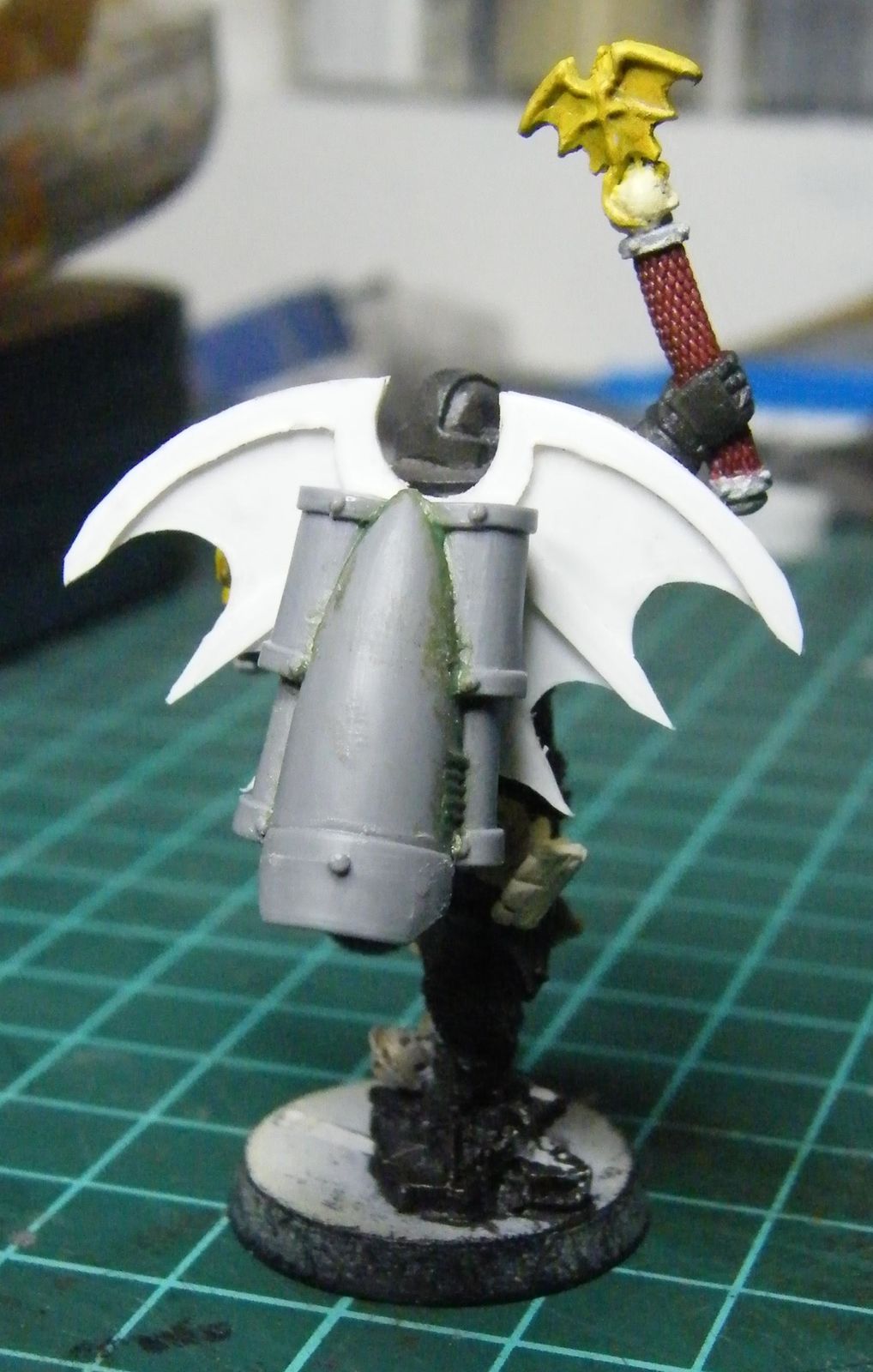

Voici quelques photo des travaux en cours patafixés sur le dos de mon chapelain :


























A terme, les ailes seront percées pour laisser passer le téton dans le dos de la fig. Elle seront donc plus collées au dos de celle-ci.


De même, et c'est particulièrement flagrant sur la photo de droite, un collage pur et simple du propulseur sur les ailes  ne suffira pas, il va falloir revoir la liaison ailes/propulseur.

En outre, sur cette photo comme sur la suivant, il est flagrant qu'il manque des câbles, tuyaux, boitiers, bref, des trucs pour remplir un peut tout ça.

Allez, une dernière avant dodo :

Repost 0
